Трехкулачковый или четырехкулачковый: как выбрать патрон для токарного станка под ваши задачи

От правильности выбора этого элемента оснастки напрямую зависит не только безопасность токаря, защищенного от вылета тяжелой детали на огромных оборотах, но и финальная геометрия готового изделия, скорость переналадки оборудования, а также возможность работы со сложными, нестандартными или асимметричными формами. Чтобы укомплектовать станок эффективно, необходимо заглянуть в специализированный каталог, где представлен сертифицированный патрон для токарного станка, и детально разобраться в особенностях основных конструкций.

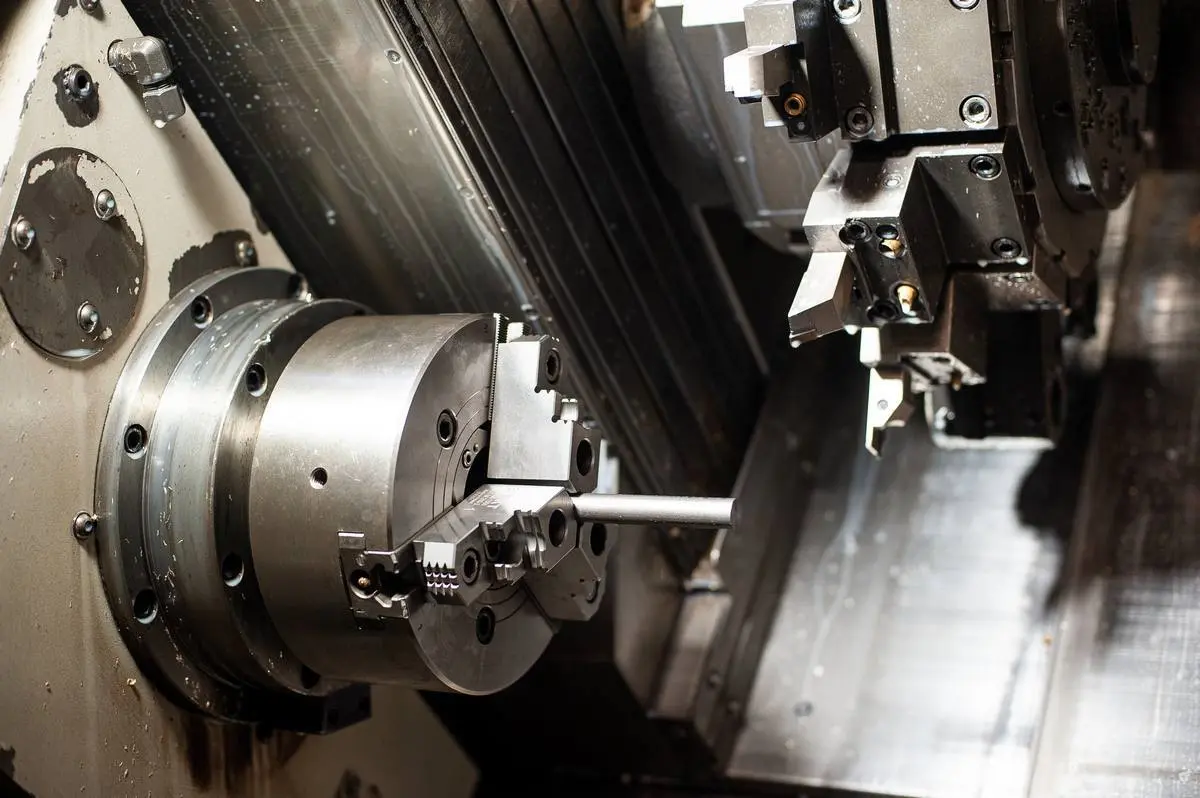

Трехкулачковый самоцентрирующийся патрон: скорость и универсальность

Эта конструкция по праву считается абсолютной классикой токарного дела и встречается на большинстве универсальных станков в мире. Главный секрет популярности заключается в планетарном механизме, основу которого составляет диск со спиралью Архимеда на одной стороне и конической шестерней на другой. При вращении ключом одного из приводных гнезд спираль начинает вращаться, заставляя все три кулачка синхронно и с одинаковым усилием сходиться к центру или расходиться.

Такое техническое решение обеспечивает ключевые преимущества:

• Высокая скорость базирования. Закрепление круглой заготовки или шестигранного прутка занимает считанные секунды, так как деталь центрируется автоматически.
• Идеально для серийного производства. При обработке партии одинаковых деталей мастеру не нужно тратить время на выверку каждой единицы.
• Простота эксплуатации. Работа с патроном интуитивно понятна даже начинающему токарю и не требует специфических навыков настройки.

Четырехкулачковый патрон с независимым перемещением: абсолютная точность

Когда речь заходит о штучном производстве, ремонте уникальных механизмов или обработке отливок сложной формы, возможностей трехкулачковой классики становится недостаточно. В таких ситуациях на сцену выходит четырехкулачковый патрон, в котором каждый зажимной элемент перемещается абсолютно независимо от остальных с помощью собственного ходового винта.

Процесс фиксации детали здесь кардинально отличается. Токарю приходится поочередно поджимать каждый кулачок, контролируя радиальное и осевое биение с помощью стрелочного индикатора часового типа. Это требует колоссального запаса времени и высокой квалификации мастера, однако взамен открывает уникальные технологические возможности. В таком патроне можно надежно зажать квадратные, прямоугольные, эллиптические или полностью несимметричные поковки. Более того, независимая регулировка позволяет намеренно сместить ось вращения детали относительно оси шпинделя, что необходимо для эксцентричного точения (например, при обработке коленчатых валов или эксцентриков).

Выбор по типу посадки на шпиндель

Подбирая оснастку по каталогам, необходимо обращать внимание не только на внешний диаметр корпуса (который варьируется от компактных 80 мм для хоббийных станков до внушительных 500+ мм для тяжелых промышленных гигантов), но и на способ крепления к оборудованию. По типу посадки токарные патроны разделяются на несколько основных стандартов:

1. Посадка на планшайбу (через переходной фланец). Патрон крепится болтами к промежуточному диску, который, в свою очередь, накручивается на резьбовой конец шпинделя.
2. Посадка на конус (стандарты ГОСТ/ISO). Обеспечивает максимальную точность центрирования и жесткость. Фиксация может осуществляться поворотной шайбой или быстросъемными шпильками с поворотными зажимами (система Camlock).

Выбор токарного патрона – это всегда компромисс между универсальной скоростью и технологической гибкостью. Для выполнения стандартных повседневных операций, обучения и массовой работы с круглым прокатом идеальным выбором станет классический трехкулачковый самоцентрирующийся вариант. Однако для ремонтного цеха, работы с литьем, поковками и сложными геометрическими формами четырехкулачковый патрон с независимым ходом является строго обязательным инструментом. В условиях эффективного современного производства лучшим решением будет наличие обоих типов оснастки для оперативного решения любых возникающих задач.

---
